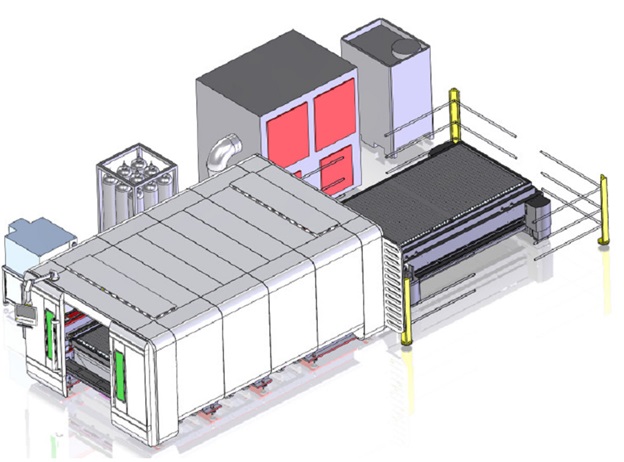

Máy cắt laser CNC

Model: BLS-N 3015/1000

Xuất xứ: Thổ Nhĩ Kỳ

Máy được thiết kế theo tiêu chuẩn châu âu

Hệ điều khiển CNC: Beckhoff ( được sử dụng rộng rãi trên toàn thế giới)

Hành trình trục X (Bánh răng - Thanh răng): 3000 mm

Hành trình trục Y (Bánh răng - Thanh răng) 1500 mm

Hành trình trục Z (Vitme bi):  100 mm

Kích thước phôi cắt: 1525 x 3050 mm

Tốc độ chạy dao nhanh (Trục X và Trục Y): 105m/phút

Tốc độ vector: 148m/phút

Gia tốc đầu cắt: 1.5G (15m/s2)

Độ chính xác tuyệt đối: ±0.08mm

Độ chính xác vị trí lặp lại (Trục X và Trục Y): ± 0.03 mm

Tốc độ cắt: Chương trình có thể lập trình lên đến 50m/phút (83mm/s. (Nhưng trên thực

tế tốc độ cắt phụ thuộc vào vật liệu và đô dày vật liệu gia công)

Chương trình điều khiển khí: Chương trình CNC điều khiển khép kín đối với khí ni tơ áp

suất cao từ 1 - 25 Bar.

Mắt kính tập trung: 5" hoặc 7.5"

Loại đầu cắt lazer : Sợi quang

Đầu cắt Precitec: Máy được trang bị sẵn hệ thống hiệu chỉnh và tự động làm sạch vòi phun.

Công suất đầu cắt Lazer: 1000W

Tải trọng lớn nhất: 2450 Kg

Khả năng cắt (thép mềm): 0 - 12 mm

Khả năng cắt (thép không gỉ) 0 - 4 mm

Khả năng cắt(kim loại màu) 0 - 3 mm

Phụ kiện tiêu chuẩn

Hệ thống làm mát bằng nước.

Hệ điều hành Window 7.

Màn hình màu 19" TFT

Ổ nhớ dung lượng 80GB

Cửa kính bảo vệ.

Tự động hiệu chuẩn và làm sạch vòi phun.

Phần mềm lập trình CAD/CAM Lantek

Được xây dựng trên hệ thống an toàn (Tiêu chuẩn chắn sáng và che chắn máy)

Đạt tiêu chuẩn CE

Các phụ kiện tùy chọn kèm máy

Nhà sản xuất khuyến cáo mua các vật tư dự phòng trong quá trình hoạt động đảm bảo

cho việc hoạt động lâu dài sau này

Hợp đồng dịch vụ bảo trì 12 tháng.
Áp dụng đối với dịch vụ bảo dưỡng thường xuyên của hãng mỗi 2000 giờ hoặc 26

tuần làm việc.Cũng như các chi phí dịch vụ phân tích

Hệ thống sử lý bụi và khói.

Mắt kính tập trung: 5" hoặc 7.5" thứ 2.

Cửa sổ bảo vệ thứ 2.

Hệ thống tắt tự động sau khi làm việc.

Bộ các phụ kiện tiêu hao

Bộ các phụ kiên cơ bản

Băng tải phoi.

ĐẶC TÍNH KỸ THUẬT

Kết cấu cơ khí

Hệ thống kết cấu cơ khí với bộ giàn máy được thiết kế vững chắc.

Với hệ thống kết cấu vững chắc,nhẹ nhàng và chính xác làm cơ sở vững chắc cho việc

gia công chính xác của máy

Với khả năng chịu tải cao, giàn khung trọng lượng thấp đảm bảo độ cứng vững và

khả năng gia tốc lên đến 1.5G. Với khả năng gia tốc cao giúp xử lý chính xác hơn

khi gia công, gia công các vòng cung có bán kính nhỏ hay các góc nhọn ở vận tốc

cao.

Đầu cắt Lazer.

Baykal sử dụng đầu cắt Lazer của hàng Precitec. Với các đầu cắt cho phép đạt được hiệu

quả tốt nhất, và hiệu suất liên tục cao nhất trên hầu hết tất cả các vật liệu.

Khoảng cách từ đầu cắt đến vật liệu luôn đạt vị trí giống nhau nhờ một cảm biến điện

dung

Đầu cắt Lazer được trang bị một hệ thống băng ở đầu để có thể thấy thế mắt kính nhanh

chóng

Đầu cắt trang bị một hệ thống gương bảo vệ thấu kính, Tính năng này giúp tiết

kiệm mắt kính và kéo dài tuổi thọ cho mắt kính. Với giá thành thấp và dễ dàng

thay thế gương bảo vệ giúp tiết kiệm và không làm ảnh hưởng đến thấu kính hội

tụ.

Đầu cắt được trang bị một hệ thống bảo vệ. Trong trường hợp va chạm với các

mảnh phoi bắn ra ngoài, dễ dàng tránh các tai nạn nguy hiểm.

Bàn làm việc

Được thiết kế với hai bàn làm việc nâng chuyển bằng thủy lực. Điều này cho phép quá

trình cắt diễn ra liên tục trong quá trình tháo dỡ phôi và sản phẩm.

Tốc độ thay phôi nhanh, nhiều sản phẩm được gia công mỗi giờ trong một ngày hoạt

động.

Lắp và dỡ phôi ngay trong quá trình máy hoạt động

Bàn làm việc thay đổi được điều khiển bằng cả bộ điều khiển CNC hoặc bảng điều khiển

bằng tay

Bàn được điều khiển bằng một động cơ duy nhất và kết nối dây chuyền với nhau

Hệ thống nâng chuyển thủy lực được trang bị bởi sáu xi lanh độc lập và kết nối đồng bộ CNC

Cabin bảo vệ

Để có được phù hợp với tiêu chuẩn châu Âu CE, máy được xây dựng bao quanh bởi cấu

trúc cabin làm việc. Bởi vì chất bã của bước sóng laser cần phải được bảo vệ nghiêm

ngặt. Hệ thống sử dụng kính bảo vệ đặc biệt về bảo vệ các tia lazer. Nó cũng cho khả

năng quan sát cabin trong quá trình cắt

Tránh không cho bất kỳ ai vào khu vực cắt khi máy hoạt động

Có thể kiểm soát được các nguy hiểm tiềm ẩn từ đầu cắt Lazer

Hệ thống chuyển động

Hệ thống chuyển động bằng thanh răng và bánh răng đạt tốc độ và độ chính xác cao

Các cải tiến mới tạo nên hiệu suất cao đáp ứng các điều kiện cho hệ thống đòi hỏi vận

tốc cắt và độ chính xác cao tại cùng một thời gian. Hệ thống bánh răng và thanh răng

WITTENSTEIN chuyển động nhanh chóng, trơn tru, chính xác, và giảm thiểu được các

rắc rối không cần thiết.

Gia tốc cao tại mọi tốc độ cắt

Tối ưu hóa tốc độ các trục

Hệ thống điều khiển và phân phối khí.

Máy được trang bị một hê thống chọn khí tự động.Phụ thuộc vào quá trình cắt tự động

của máy để lựa chọn áp suất và loại khí phù hợp. Áp suất cao hay thấp của các khí Ô xy,

Nito hoặc không khí được cung cấp đều được cài đặt sẵn trên máy.

Van sevor rất linh hoạt

Khả năng điều khiển khí nhanh

Bộ điều khiển CNC

Bộ điều khiển TwinCAT CNC được cung cấp bởi Beckhoff

TwinCAT CNC cung cấp chức năng điều khiển hoàn chỉnh tốt nhất. Bao gồm đầy đủ các

chức năng kiểm soát đường đi, kể cả các chuyển động phức tạp

Động cơ

Động cơ servo AM8000 với hệ thống cáp OCT công nghệ cao với tính năng moment

quán tính thấp và khả năng quá tải công suất rất cao. Và được cấu tạo lên từ các dây

cuốn chống rung. Và sử dụng công nghệ điều khiển một cáp các thông tin gửi và không

có sự can thiệp thông qua một giao diện kỹ thuật số

Nguồn Laser

Hệ thống Lazer quang IPG PHOTONICS

IPG PHOTONIC  là nhà phát triển hàng đầu và nhà sản xuất của laser quang hiệu suất

cao và bộ khuếch đại cho các ứng dụng đa dạng trong nhiều thị trường. IPG PHOTONIC

với ánh sáng thấp, trung bình và năng lượng cao laser được sử dụng trong chế biến

nguyên liệu, thông tin liên lạc, ứng dụng y tế và cao cấp
